客户体验:广东进发数字钢铁建设
ICEFLOW VPN集群技术保障连通顺畅

我们的客户

该公司于2000年开始借助于先进的计算机数字化技术管理,逐步建设MIS管理信息系统、财务软件,目前需要与全国各个分公司在一个安全快速的平台上运行这些现化代的数字管理技术,并解决不同运营商之间网络传输中带来的相关问题。

他的需求

1)企业分支机构遍布全国,总部需要与全国各个分公司在一个安全快速的平台上运行各类数字化管理应用。

2)基于国内“南电北网”的网络现状,访问延时过长、数据丢包严重已成为网络传输中的大问题。是“南电北网”的问题典型代表。

3)原有的网络应用上,只有各分支机构向中心节点汇报数据单向传输,而无法实现各支机构的数据共享和信息互访。

他的体验

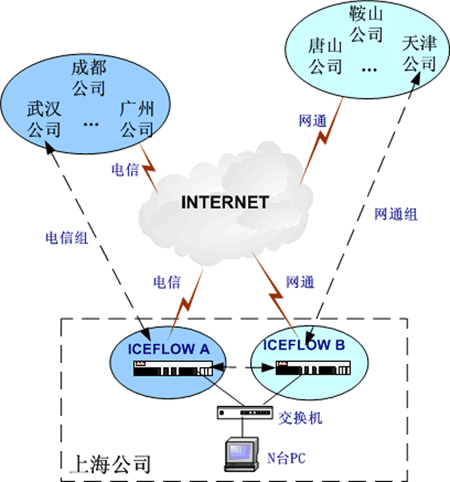

如上图所示:

由上海公司申请一根电信和一根网通ADSL线路,电信线路接入ICEFLOW A设备,网通线路接入ICEFLOW B设备,再将这两台VPN设备接入同一交换机,处于同一局域网中。以上海分公司的两台ICEFLOW产品为VPN中心节点,组建两个VPN组,其中一为电信组,一为网通组,将ICEFLOW A加入电信组中,设为电信组设备的中心节点,ICEFLOW B加入网通组中,设为网通组设备的中心节点。

对于电信线路接入的分支机构如成都公司、武汉公司、广州公司、重庆公司等,加入电信组,与上海分公司的ICEFLOW A组建VPN网络。网通线路接入的分支机构如鞍山公司、唐山公司、天津公司等,加入网通组,与上海分公司的ICEFLWO B设备组建另一VPN网络。

至此,VPN设备安装调试完毕,广东进发钢铁成功组建了两个VPN组,一为包括上海分公司ICEFLOW A 、广州总公司及武汉公司等的电信VPN组,另一为包括上海分公司ICEFLOW B、鞍山分公司及天津分公司等的网通VPN组。

他的成功:

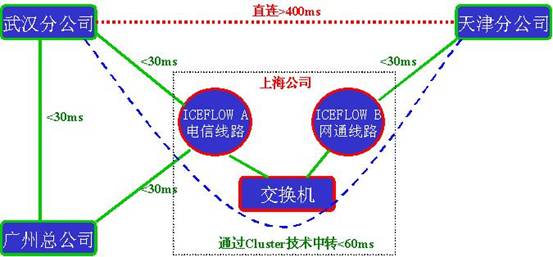

当同组的VPN设备相互访问时,如武汉公司要访问广州公司,由于使用的是同一运营商(均为电信)的线路,延时较小,访问效果非常理想。当需要跨VPN组访问时,例如武汉公司需要访问天津公司,则可通过上海冰峰独有的集群技术,实现跨运营商线路的快速访问,达到同一运营商内数据转发的使用效果。工作原理如下图所示:

该图中,武汉分公司访问广州总公司的资源,由于这两个节点均采用电信线路,延时<30ms,访问效果很好。

在武汉分公司访问天津分公司的过程中,由于众所周知的原因――南北电信网通运营商间互联互通问题的存在,如这两个节点如通过Internet直接组建VPN通道,延时高达400ms,这两个分公司的业务数据可以访问,但是速度缓慢,严重影响了进发钢铁公司的工作效率。采用冰峰集群解决方案后,武汉公司与位于网通线路的天津公司互访问,ping包延时在60ms以内,该延时等于武汉分公司到ICEFLOW A的延时与ICEFLOW B到天津分公司的延时叠加,在该例中,武汉分公司到ICEFLOW A延时为30ms,ICEFLOW B到天津分公司延时也为30ms,两者之和为60ms,即为武汉分公司和天津分公司当前的总延时,速度提升的效果不言而喻。其它各分支机构的互访,也是同样的原理。

在VPN网络的可靠性方面,冰峰集群解决方案也作了充分的考虑,该例中,一旦ICEFLOW A出现宕机或公网线路故障时,电信组中其他设备可自动与ICEFLOW B重建VPN通道,这样虽不能解决跨运营商线路建立VPN通道访问速度慢的问题,但可充分保证VPN各节点的信息实时畅通,对于广东进发通过VPN传输财务信息的应用来说,线路的随时通畅是他们非常关注的功能。一旦ICEFLOW A恢复正常,电信组中的其他节点自动删除与ICEFLOW B的VPN连接,重新与ICEFLOW A建立正常的VPN通信链路。如ICEFLOW B出现类似问题,ICEFLOW A也可替代ICEFLOW B与网通组内的其他节点建立VPN连接。

通过ICEFLOW的集群技术方案进行高效传输,广东进发钢铁公司遍布在全国各地的分支机构在实现信息共享、数据加密传输、以及应用互访上,其实效性有了明显的提高。

其功能主要体现有:线路备份、分流路智能分流、自适应智能选路。即在单一线路出现故障时,两台VPN设备之间可以相互接转对方故障后的所有工作数据;还可以自动判别接入访问的线路引入相应线路的对应端口;在访问外网时,可以根据访问的目标地址自动选取相应的端口进行外网访问。使整体访问时长缩减至最短。

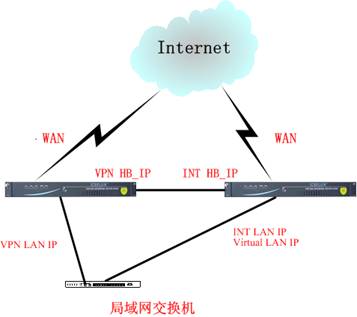

冰峰集群技术

Cluster集群技术可如下定义:一组相互独立的服务器在网络中表现为单一的系统,并以单一系统的模式加以管理。此单一系统为客户工作站提供高可靠性的服务。大多数模式下,集群中所有的计算机拥有一个共同的名称,集群内任一系统上运行的服务可被所有的网络客户所使用。Cluster必须可以协调管理各分离的组件的错误和失败,并可透明地向Cluster中加入组件。一个Cluster包含多台(至少二台)拥有共享数据存储空间的服务器。任何一台服务器运行一个应用时,应用数据被存储在共享的数据空间内。每台服务器的操作系统和应用程序文件存储在其各自的本地储存空间上。Cluster内各节点服务器通过一内部局域网相互通讯。当一台节点服务器发生故障时,这台服务器上所运行的应用程序将在另一节点服务器上被自动接管。当一个应用服务发生故障时,应用服务将被重新启动或被另一台服务器接管。当以上的任一故障发生时,客户都将能很快连接到新的应用服务上。
